FAQ

 Guide Cibi
  • Page 1

    La solution la plus courante est l’installation d’un poste Cibi mobile
    en fixe, ce qui oblige l’utilisation d’une alimentation stabilisée à 13,8v
    avec un Ampérage suffisant pour le poste
    ou l’installation d’une batterie 12v de voiture à domicile, en sachant,
    qu’il ne faut pas utiliser le poste Cibi pendant le rechargement de la batterie.

  • Cela vous permet également d’avoir un poste Cibi DX pour un usage en mobile quand vous le souhaitez.
    C’est une solution moins coûteuse et avec une polyvalence fixe, mobile.
    Ce poste Cibi pour le DX, appelé aussi TX est toujours équipé au minimum des modes AM, BLU
    et parfois également des modes FM et CW.
    On dit dans ce cas-là, qu’il est MultiMode.

    La solution la plus courante est l’installation d’un poste Cibi mobile
    en fixe, ce qui oblige l’utilisation d’une alimentation stabilisée à 13,8v avec un Ampérage suffisant pour le poste ou l’installation d’une batterie 12v de voiture à domicile, en sachant, qu’il ne faut pas utiliser le poste Cibi pendant le rechargement de la batterie.
    Cela vous permet également d’avoir un poste Cibi DX pour un usage en mobile quand vous le souhaitez.

    C’est une solution moins coûteuse et avec une polyvalence fixe, mobile.
    Ce poste Cibi pour le DX, appelé aussi TX est toujours équipé au minimum des modes AM, BLU
    et parfois également des modes FM et CW. On dit dans ce cas-là, qu’il est tout modes.

  • Si vous avez assez de place et de budget,
    vous pouvez utiliser en fixe une station de base Cibi
    qui ne nécessitera pas d’alimentation externe
    et se branchera directement sur le secteur 220 volt,
    également équipé d’un haut-parleur en façades,
    d’un ou deux vumètres plus grands,
    de plus de fonctions faciles d’accès et parfois même d’un commutateur d’antenne ou d’un fréquencemètre incorporé.
    Attention il existe plusieurs marques et divers modèles,
    toutes ne sont pas équipées de BLU.
    Le fait d’ être une base Cibi ne veut pas dire qu’ elle soit tout modes.

  • Le choix du micro est propre à chacun, mobile ou de table.
    Dans tous les cas, il sera plus efficace s’il est amplifié
    ou avec un compresseur, le mode BLU ne comportant pas de porteuse,
    la voix amplifié permet de garantir un maintien des watts PeP élevés
    et avec une moyenne sonore plus constante. Que ce soit une Cibi mobile
    ou une base Cibi, en fixe je recommande un micro de table amplifié.
    A vous de voir, tout est une question de place.

    Concernant les chambres d’écho, qu’elles soient incorporées au micro ou externes, la plupart du temps elles sont très mal réglées, dégradent
    la qualité audio et amènent encore plus de difficultés à clarifier la voix. Mon avis est d’éviter cet accessoire pour le DX.

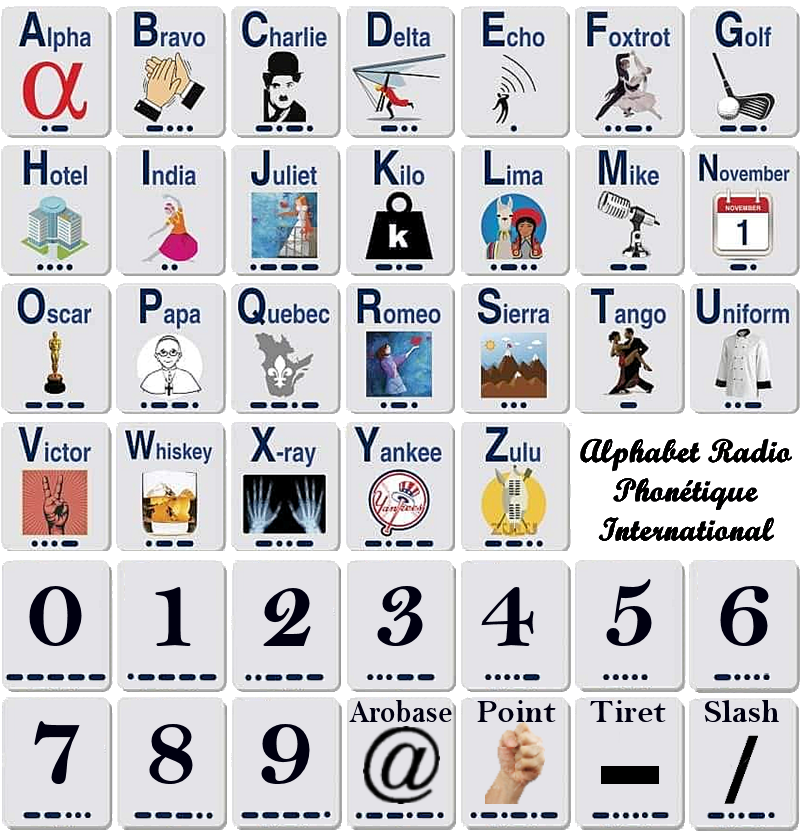

L'ALPHABET INTERNATIONAL (CIVIL, MILITAIRE)

L'alphabet militaire est essentiellement utilisé pour épeler un nom, un lieu, une immatriculation,
le tout dans un environnement très bruyant ou durant une communication radio difficile.
Il permet entre autre, de ne pas commettre d'erreur dans l'interprétation d'une lettre.
Utilisé dans l'armée mais aussi et surtout dans l'aviation civile, il est utile dans les liaisons radioamateurs, de sécurité.





Que ce soit en Fixe ou en Mobile:
Le DX a des règles spéciales car les contacts sont très courts
et vous devez comprendre comment fonctionne un soi-disant « contact ».
Que vous souhaitiez participer à la chasse DX ou non,
vous devez connaître les procédures ci-dessous:
- Je vais écouter, et écouter, puis réécouter avant d’appeler.
- Je n’appellerai que si je peux copier correctement la station DX.
- Je ne ferai pas confiance au cluster DX
  et je serai sûr de l’indicatif d’appel de la station DX avant d’appeler.
- Je n’interférerai pas avec la station DX ni avec quiconque appelle
  et je ne réglerai jamais sur la fréquence DX ou dans l’emplacement QSX.
- J’attendrai que la station DX mette fin à un contact avant d’appeler.
- J’enverrai toujours mon indicatif d’appel complet.
- Je vais appeler et ensuite écouter pendant un intervalle raisonnable.
- Je n’appellerai pas continuellement.
- Je ne transmettrai pas lorsque l’opérateur DX appellera un autre indicatif qui n’est pas le mien.
- Je ne transmettrai pas lorsque l’opérateur DX interrogera un indicatif d’appel différent du mien.
- Je ne transmettrai pas lorsque la station DX demandera des appels provenant de régions
  géographiques autres que la mienne.
- Je ne répéterai pas mon indicatif d’appel lorsque l’opérateur DX m’appellera,
  sauf si je pense qu’il l’a mal copié.
- Je respecterai mes compagnons de la radio et me conduirai de manière à gagner leur respect.




1. Je m’identifie correctement par mon indicatif.
2. Je propose un QSY afin de libérer le canal d’appel
en veillant que le canal choisis soit bien libre de tout QSO.
3. Je respecte les différents canaux d'appels (FM, AM, USB/LSB).
4. Être correct et de ne pratiquer aucune forme de discrimination
et d'observer la plus grande correction sur les ondes et sur internet en toutes circonstances.
5. Courtoisie, sincérité, respect et amitié seront représentatif d'un(e) Opérateur/Opératrice
surtout envers les débutants(es).
- Soyez indulgent(e) envers eux et accueillez-les avec toute la sympathie.
6. Aucune polémique à caractère : politique / religieuse / ou raciale.
- Pas d’incitation à la haine.
- Le respect de la législation.
7. Utiliser le QRZ lors de QSO sur les 40 canaux AM/FM ce qui aura pour but de bien vous identifié.
8. Laisser les blancs dans le QSO afin de laisser un(e) nouvel(le) opérateur/opératrice
de se signaler par un « Break ».
9. Ne pas couper ou brouillé le QSO en cours (pas de porteuse…)
10. En fin de conversation utiliser les mots appropriés au QSO (Retour Micro/Back to You/QSL)
11. Je reste courtois(e) et je ne réponds pas à la provocation par des insultes.



  • Sur certains postes Cibi mobile ou base, *
    il y a peut-être une fonction ROS-mètre incorporée au TX.

    Néanmoins pour plus de précision,
    je vous conseille d’en avoir un externe avec Wattmètre pour effectuer
    ou surveiller le réglage de l’antenne.
    Cet appareil se branche en série entre le TX et l’antenne
    et nécessite un cordon avec 2 PL mâle/mâle d’environ 30 cm.

    A ce stade-là, il ne vous reste plus qu’à choisir l’antenne.
    C’est un équipement très important pour la station, mais malheureusement,
    son choix est conditionné par son encombrement, l’environnement
    et le budget qui est souvent lié à sa qualité.

  • Pour ce qui est des verticales, une antenne J-Pole 6/8 à 2,5 m du sol
    ou une antenne 1/2 onde sans radians à 4,5 m du sol fonctionnent bien avec un angle de tir idéal proche des 15°.
    La 5/8 est l’antenne la plus répandue pour le DX.
    Elle demande à être plus en hauteur. La 1/4 onde verticale très peu utilisée en DX peut avoir un bon rendement, mais demande une installation plus méticuleuse.
    Ces 2 dernières sont de la catégorie des GP ( Ground Plane)
    et sont constituées d’un plan de sol artificiel, ce sont les radians. Les GP installées en hauteur, bien dégagées
    et bien réglées sont très efficaces pour le DX.
    Dans tous les cas, évitez des surfaces métalliques à proximité de l’antenne,
    cela peut altérer le fonctionnement, modifier l’angle de tir et rendre difficile le réglage du ROS.

    L’antenne polarisation horizontale directive la plus connue
    et répandue est la yagi ou nommée également beam.
    Le nombres d’éléments commence à 2.
    Il faut en effet un élément rayonnant et un réflecteur, l’éventuel 3eme élément est directeur. L’ajout d’un élément augmente la directivité et plus il y a d’ éléments plus la directivité est précise,
    on dit aussi pointue.

    Une antenne polarisation horizontale réduit fortement les QRM. La polarisation de l’antenne dépend de la position du point d’alimentation.
    Si celui-ci est situé sur un côté horizontal,
    la polarisation sera horizontale.
    La quad-cubical, la delta loop sont des modèles de plus en plus utilisés,
    mais elles demandent beaucoup plus de place et leur encombrement
    est important, aussi bien dans le sens vertical qu’en horizontal,
    comme les antennes cadres.

  • Pour utiliser une directive il est préférable d’avoir un moteur
    permettant de la diriger dans la direction souhaitée.
    Pensez à choisir un modèle de moteur qui supporte bien la charge dans l’axe et ayant un frein pour aider le système d’engrenages à tenir bon
    en cas de coups de vent.

    Également,​​​​​​​

    il vous faudra une carte azimutale permettant de guider l’orientation de l’antenne vers un point précis.
    Cette carte doit-être de préférence centrée au plus proche de votre QTH réel.
    La plupart du temps, elles sont centrées, soit sur Paris soit sur le centre de la France métropolitaine

    Il est possible de réaliser sur le net une carte azimutale centrée sur votre QTH exact,
    il vous est nécessaire de connaître votre QTH LOCATOR.
    Voici les deux liens nécessaires (en Anglais mais facile d’ utilisation).
    https://www.voacap.com/qth.html
    https://ns6t.net/azimuth/azimuth.html
    Elle sera au format PDF, utilisable sur PC ou à imprimer.
    Voir ci-contre une carte en exemple, centrée sur CAEN, locator IN99te
    .

    Dans le choix de l’antenne,
    une bonne alternative est l’antenne filaire.
    La plus connue est le dipôle ou doublet,
    très économique, facile à réaliser,
    peu encombrante et très résistante au vent.
    Elle est utilisable en polarisation verticale ou horizontale.

    Le net regorge de croquis et d’instructions permettant sa réalisation et son réglage.
    Quel que soit l’antenne, le réglage du ROS est indispensable et très important.
    Apportez donc une attention particulière à la bonne réalisation de ce réglage en cherchant la valeur
    la plus basse possible, autant pour la performance de l’antenne que pour le fonctionnement du TX.
    Un rapport d’onde stationnaires trop élevé peut faire surchauffer le TX et endommager l’étage final,
    ce qui mettra le TX en panne. En termes courants bien connus ” le P.A a claqué “.

  • Les accessoires :
    Comme déjà cité précédemment, l’ajout d’un ROS-mètre avec Wattmètre est recommandé.


    Si vous possédez une antenne verticale et une horizontale,
    vous pourrez mettre un commutateur permettant de passer de l’une à l’autre.
    Ne négligez pas la qualité de tous les accessoires ajoutés sur la ligne d’antenne HF,
    ils influent beaucoup sur l’efficacité de la transmission et la qualité de la réception.

    Pour une meilleure écoute et pouvoir filtrer les QRM, QRN
    et autres parasites audio, il existe sur le TX des filtres “ANL / NB”
    et vous pouvez ajouter un haut parleur externe pourvu d atténuateur
    ou de filtres avec un découpage de la bande passante audio plus précis
    et souvent plus efficaces.

    Les diamètres de HP avoisinent souvent les 100~120 mm
    et couvrent un plus large spectre audio.
    L’utilisation d’un casque avec une bonne isolation phonique
    peut être également une solution.

    Un filtre secteur peut être ajouté sur la ligne d’alimentation 220 volt pour limiter certains grésillement, parasites en provenance d’électroménager, domotique ou multimédia mal conçu.
    Je ne parlerai pas des Ampli HF, le choix d’en utiliser ou pas vous reviens.
     Le plus important étant une bonne installation et surtout un bon réglage de l’antenne.

    Bon DX , 73 51 de 14KM1407 Op Fernand
     ​​​​​​​



QRA Domicile de l'opérateur FM Modulation de fréquence
QRA PRO Lieu de travail AM  Modulation d'amplitude
QRB Distance entre deux stations BLU Bande latérale unique
(USB-LSB)
QRD Direction LSB Bande Latérale Inférieure
QRE Heure d'arrivée prévue USB Bande Latérale supérieure
QRG Fréquence utilisée CW Graphie Morse
QRK Force des signaux (radio 1...5) HF Haute fréquence
QRL Je suis occupé DX Liaison longue distance
QRM Brouillages industriels, parasites  CQ Appel général
QRM 22 Policier CQDX Appel général longue distance
QRN Brouillages atmosphériques Mayday Appel de détresse
QRO Fort, puissant, et par extension sympathique H1 3 fois Hilarité
QRP Petit, faible, mauvais Mike Microphone
QRP(épette) Enfants de l'opérateur (QRPépette) OM Opérateur radio
QRT  Arrêter la transmission et par extension s'en aller Papa 22 Police, gendarmerie
QRV Attente en écoute PRO  Travail
QRZ Indicatif d'un opérateur Roger Compris
QSA Force des signaux (Santiago 1...9 + 10 + 30).  RX   Récepteur
QSJ  Tarif, prix SW Ondes courtes
QSL Accusé de réception. Carte postale SWL Écoute en ondes courtes
QSO  Discussion/Liaison radio Tonton Ampli de puissance (Interdit)
QSP Relais intermédiaire (on dit souvent QSPapa) TX  Appareil émetteur
QST Communiqué d'intérêt général YL Opératrice
XYL Épouse de l'opérateur Stand-by Attente
QSY Changement de fréquence.
(Dégager – descendre ou monter)
Tante Victorine TV, télévision
QTH  Position géographique de l'opérateur Visu Se voir
QRM 22 "Boîte à image"  Radar routier 1000 pattes Camion
QTR Heure Push pull  Voiture.
Tirelire  Péage autoroutier
73 Salutation 51 Poignées de mains
73 51 Amitiés et Poignées de mains 33 Salutations entre YL
212 73+ 51 + 88 88 Grosses bises
144 Se coucher  144 + 2 Se coucher mais pas seul
318 Pipi, toilette "W-C"  600 Téléphone
99 Dégage la fréquence/Insulte


Canal Fréquence d'appel
11 fm 27085
19 am 27185 Station mobile "routier"
27 am 27275 Station fixe
4 usb 27455 DX
12 usb 27555 DX

28.000 MHz & + Fréquence radio-amateur
ne pas utiliser en CB

Fréquence légale autorisé en France : 26.965 <-> 27.405

Canal ~ ~ s/inf ~ ~ ~ ~ inf ~ ~  Normaux  ~ ~ Sup ~ ~ ~ ~ s/sup ~ ~
01 26.065 26.515 26.965 27.415 27.865
02 26.075 26.525 26.975 27.425 27.875
03 26.085 26.535 26.985 27.435 27.885
3b 26.095 26.545 26.995 27.445 27.895
04 26.105 26.555 27.005 27.455 27.905
05 26.115 26.565 27.015 27.465 27.915
06 26.125 26.575 27.025 27.475 27.925
07 26.135 26.585 27.035 27.485 27.935
7b 26.145 26.595 27.045 27.495 27.945
08 26.155 26.605 27.055 27.505 27.955
09 26.165 26.615 27.065 27.515 27.965
10 26.175 26.625 27.075 27.525 27.975
11 26.185 26.635 27.085 27.535 27.985
11b 26.195 26.645 27.095 27.545 27.995
12 26.205 26.655 27.105 27.555 28.005
13 26.215 26.665 27.115 27.565 28.015
14 26.225 26.675 27.125 27.575 28.025
15 26.235 26.685 27.135 27.585 28.035
15b 26.245 26.695 27.145 27.595 28.045
16 26.255 26.705 27.155 27.605 28.055
17 26.265 26.715 27.165 27.615 28.065
18 26.275 26.725 27.175 27.625 28.075
19 26.285 26.735 27.185 27.635 28.085
19b 26.295 26.745 27.195 27.645 28.095
20 26.305 26.755 27.205 27.655 28.105
Canal ~ ~ s/inf ~ ~ ~ ~ inf ~ ~  Normaux  ~ ~ Sup ~ ~ ~ ~ s/sup ~ ~
21 26.315 26.765 27.215 27.665 28.115
22 26.325 26.775 27.225 27.675 28.125
23 26.355 26.805 27.255 27.705 28.155
24 26.335 26.785 27.235 27.685 28.135
25 26.345 26.795 27.245 27.695 28.145
26 26.365 26.815 26.265 27.715 28.165
27 26.375 26.825 27.275 27.725 28.175
28 26.385 26.835 27.285 27.735 28.185
29 26.395 26.845 27.295 27.745 28.195
30 26.405 26.855 27.305 27.755 28.205
31 26.415 26.865 27.315 27.765 28.215
32 26.425 26.875 27.325 27.775 28.225
33 26.435 26.885 27.335 27.785 28.235
34 26.445 26.895 27.345 27.795 28.245
35 26.455 26.905 27.355 27.805 28.255
36 26.465 26.915 27.365 27.815 28.265
37 26.475 26.925 27.375 27.825 28.275
38 26.485 26.935 27.385 27.835 28.285
39 26.495 26.945 27.395 27.845 28.295
40 26.505 26.955 27.405 27.855 28.305

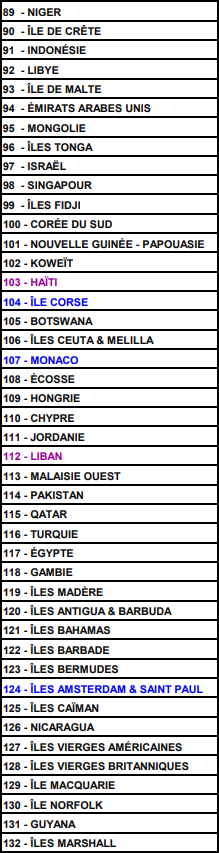

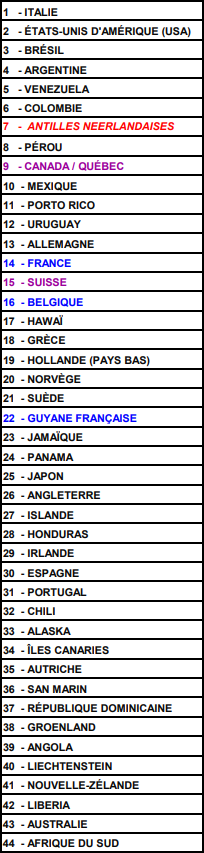

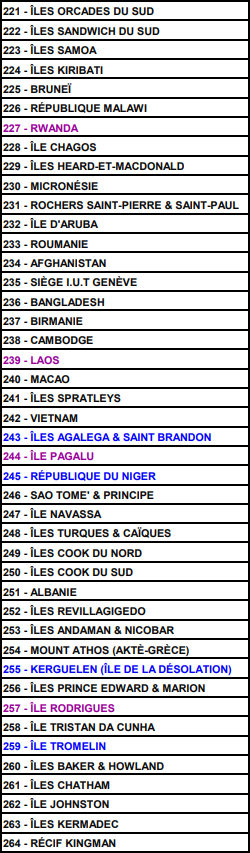

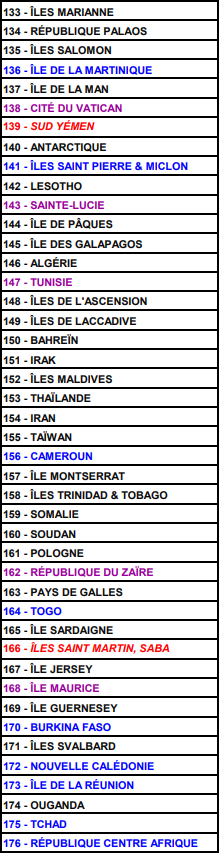

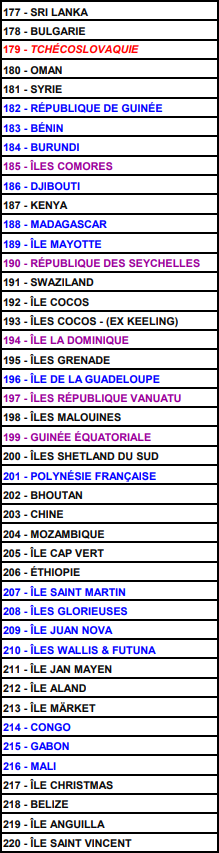

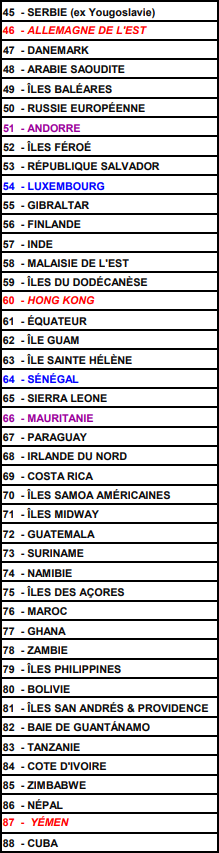

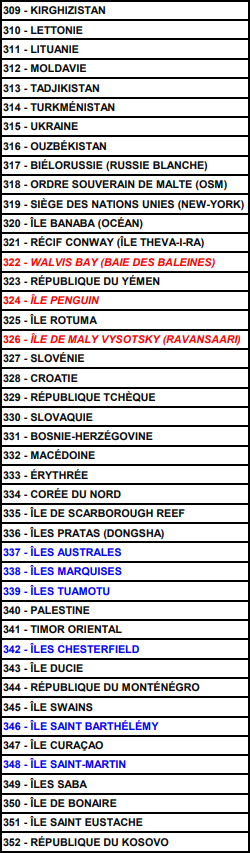

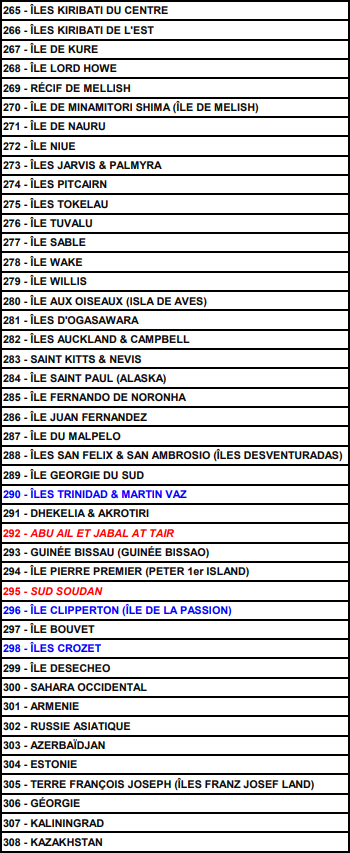

Tableau des préfixes Radio par pays.     Rouge = Pays n’existant plus
Bleu = Pays dont la langue officiel est le Français
Violet = Pays dont l'une des langues est le Français

Liste au format PDF
